Mediciones de velocidad, envolvente de aceleración y temperatura
Comunicación Bluetooth con tabletas, teléfonos inteligentes y relojes inteligentes
Sensores y aplicaciones fáciles de usar
Indicaciones fáciles de entender del estado de la máquina
Diseño industrial robusto: prueba de caída de 1,8 m (6 pies), resistente al agua y al polvo (IP65)

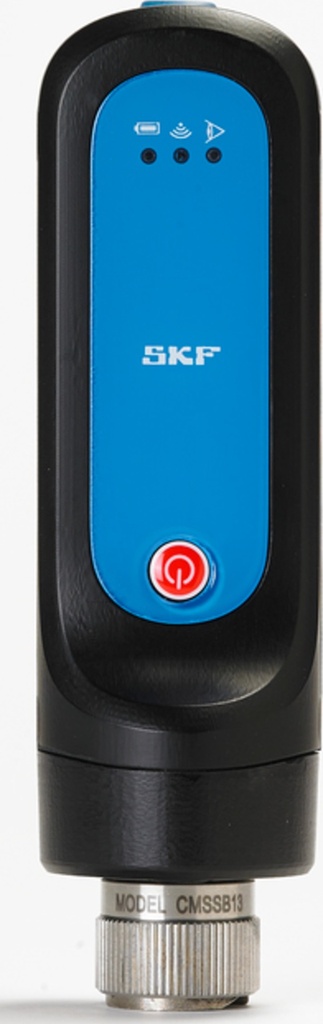

Kit de sensor QuickCollect
El sensor SKF QuickCollect es un sensor portátil fácil de usar con Bluetooth que se conecta a las aplicaciones de iOS y Android en su tableta, teléfono inteligente o reloj inteligente (solo iOS). Al combinar la detección de vibración y temperatura, los datos generales se pueden visualizar en tiempo real o subir a la nube para su posterior análisis. Este sensor SKF QuickCollect es ideal para el personal de servicio, confiabilidad, operaciones o mantenimiento como parte de un programa de recolección de datos de inspección.
Controles e indicadores
1. Botón de encendido: enciende y apaga el sensor.
2. LED de batería (verde, rojo) Indica el estado de carga de la batería.
3. LED de comunicación (verde, rojo) Indica si el sensor está conectado a una aplicación. También indica cuándo hay actualizaciones de firmware en curso.
4. LED de comprobación general (verde, rojo, ámbar) Indica errores.
Pantalla de medición
Las mediciones del sensor se muestran en su dispositivo móvil, que muestra la velocidad, la aceleración envolvente y la temperatura, como se muestra a continuación:
Cada lectura muestra la medición general actual, incluyendo el estado de alarma, los valores mínimo y máximo, y los umbrales de alerta y peligro.
Contenido de la caja
Sensor CMDT 391
Imán CMAC 109
Fuente de alimentación CMAC 8004
Especificaciones del fabricante
Especificaciones del modelo CMDT 391-K-SL
Especificaciones ambientales, del regulador y físicas
Rango de temperatura de funcionamiento: -20 a +60 °C (-5 a +140 °F)
Rango de temperatura de almacenamiento: -20 a +45 °C (-5 a +115 °F) durante menos de un mes
-20 a +35 °C (-5 a +95 °F) durante menos de seis meses
Rango de temperatura de carga (sensor/cargador): 0 a 40 °C (32 a 105 °F)
Humedad: 95 % sin condensación
Altitud: hasta 2000 m (6560 pies)
Prueba de caída: 1,8 m (6 pies) de acuerdo con MIL-STD-810G
Clasificación IP del sensor: IP65 (Estándar de prueba de protección contra la entrada de polvo y agua).
Homologaciones de radio: Europa (CE), EE. UU. (FCC), Canadá (IC).
Marcas CE: Aprobado por la CE.
Dimensiones: 45 x 45 x 135 mm (1,8 x 1,8 x 5,3 pulg.).
Peso: 200 g (7 oz).
Alimentación:
Fuente de alimentación del sensor: Batería de litio recargable de 3,7 V CC, 0,14 Ah.
Duración de la batería: Una jornada laboral completa con un uso normal, que se reduce a media jornada laboral con un sensor externo. Entrada del cargador: 100 a 240 V CA, 0,4 A, 47 a 63 Hz
Funciones de medición y análisis
Sensor interno ±5 %: 5 Hz a 3000 Hz
Rango de frecuencia: ±10 %: 3 Hz a 5000 Hz
±3 dB: 1,4 Hz a 10 000 Hz
Respuesta atenuante (3 dB) en ambas frecuencias
Velocidad total: 10 Hz a 1 kHz, hasta 55 mm/s RMS
Estado del rodamiento: Aceleración envolvente patentada por SKF
Bandas gE 2 y 3, hasta 20 gE de pico a pico real
Temperatura: Sensor infrarrojo (IR) integrado
Capaz de medir fuera del rango de temperatura de funcionamiento de QuickCollect y hasta 100 °C durante periodos cortos
Formas de onda del tiempo de vibración: Aceleración (g), Aceleración envolvente (gE)
Frecuencias de muestreo: De 256 Hz a 25,6 kHz
Longitudes de muestra: de 256 a 8192 muestras
Espectro/FFT: Aceleración (g), Velocidad (mm/s), Aceleración envolvente (gE)
Frecuencia máxima: de 100 Hz a 10 kHz
Resolución: de 100 a 3200 líneas
Tenga en cuenta que la capacidad completa de medición y análisis mostrada anteriormente solo está disponible para sistemas que utilizan la aplicación ProCollect y Enlight Centre. Las mediciones de vibración se aplican por igual tanto al sensor interno como al externo.
Compatibilidad con sensores externos
Tipo de sensor externo: Acelerómetros de 2 hilos, corriente constante, 100 mV/g
