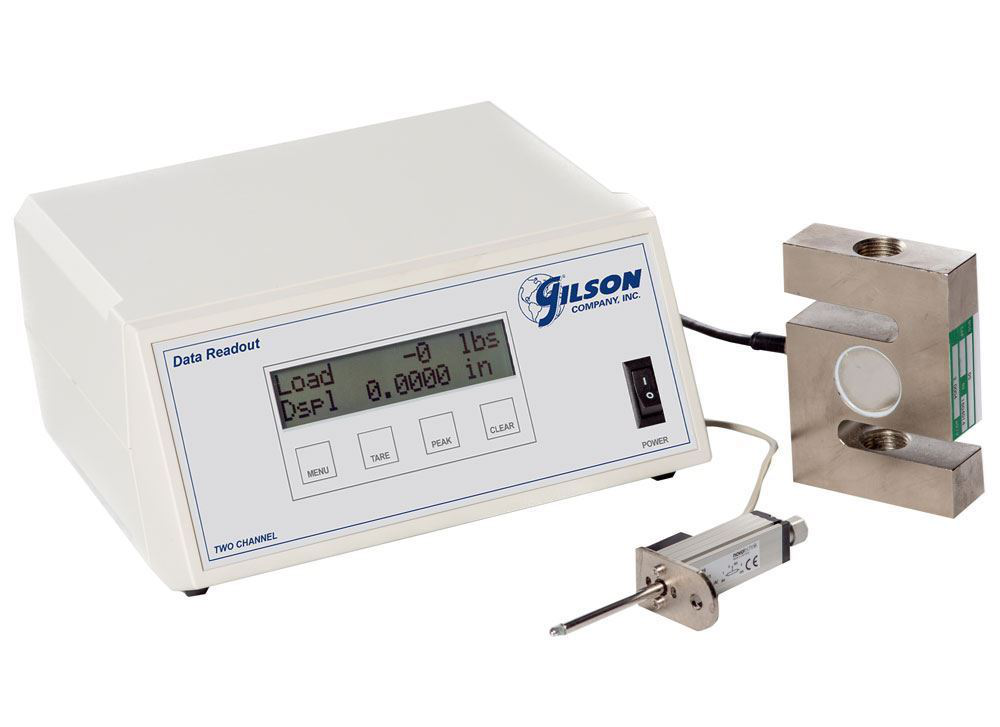

Los kits de lectura de carga y desplazamiento emparejan celdas de carga de tipo S seleccionadas y transductores de desplazamiento lineal a una lectura de datos de dos canales para mediciones electrónicas de fuerza y desplazamiento. Disponible en los modelos 1,000 (HM-413), 2,000 (HM-414), 5,000 (HM-415) y 10,000lbf (HM-416).
Los kits incluyen lectura de datos de dos canales HM-418, celda de carga y transductor lineal de desplazamiento variable HM-740 de 2 pulgadas, junto con un soporte de transductor. El soporte de montaje de lectura HMA-668 está disponible por separado para colocar fácilmente las unidades de lectura de datos. Readout Box con puerto USB y software incluido retransmite datos de carga y desplazamiento a aplicaciones de hoja de cálculo en la PC del usuario. Los datos se pueden usar para crear gráficos imprimibles. El software es compatible con los sistemas operativos Windows® XP, 7, 8 y 10. La lectura muestra datos en tiempo real en la gran pantalla fluorescente de vacío brillante.
Caracteristicas:
· Óptimo para usar con marcos de carga Gilson
· Cumple con las especificaciones ASTM y AASHTO
· Adaptable a una variedad de diferentes aplicaciones de prueba.
ARTÍCULOS INCLUIDOS:
· Lectura de datos de dos canales
· Celda de carga tipo S
· Transductor lineal de desplazamiento variable de 2 pulgadas
· Soporte de transductor, 1/2 o 3/4 pulg.
· GetData 5 Software
Accesorios:
· Las celdas de carga miden los datos de carga y se transfieren a los cuadros de lectura
· Las lecturas de datos procesan y muestran datos de células de carga y transductores de desplazamiento
· Los transductores de desplazamiento variable lineal miden con precisión el movimiento de desplazamiento
· Indicador de cuadrante / transductor de desplazamiento Los soportes colocan los transductores o los indicadores de cuadrante con pernos de montaje roscados de 1/2 o 3/4 pulg.
· El software de adquisición de datos de compresión triaxial HMA-613 funciona con el kit de carga y desplazamiento para registrar muestras y datos de pruebas en tiempo real, calcular resultados y luego preparar informes según los requisitos de ASTM y AASHTO.
· Soporte de montaje de lectura HMA-668 para colocar la unidad de lectura en bastidores de carga.
· Peso estimado: 14.0 lb (6.35 kg)
Cumple con los estándares:AASHTO T 297, ASTM D2850, ASTM D4767
