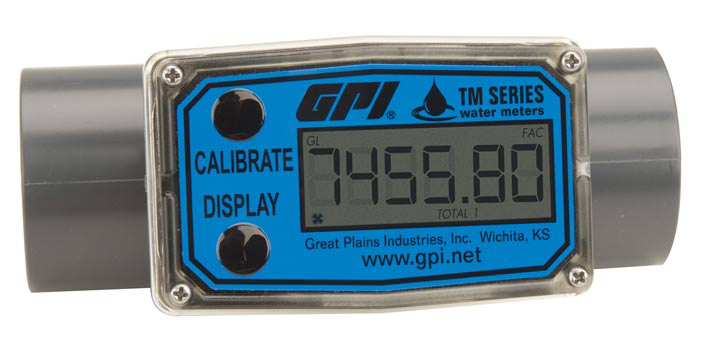

Marca: GPI / Modelo: TM200
Procedencia: Estados
Unidos
Especificaciones principales
· Material de la carcasa: PVC
· Tamaño del cuerpo del medidor: 2 "
· Tamaño de conexión: 2 "
· Tipo de conexión: espiga / deslizamiento
· Diseño: medidor de agua (hasta 225 PSI)
· Rango de flujo: 20-200 GPM (76-760 LPM)
Características y beneficios
Batería de 5 años, pantalla de 6 dígitos: decimal flotante, velocidad de flujo, lotes y totales acumulados, calibrado en fábrica y calibrable en campo, elección de galones o litros, pantalla programable personalizada (incluida UOM).
Aplicaciones
Aguas residuales, tratamiento de aguas, submedición, sistemas de enfriamiento a base de agua.
Notas de aplicación
Unidireccional, pero la pantalla se puede girar 180 °, se puede montar horizontal o verticalmente, se puede usar para alimentación por gravedad, la precisión se puede mejorar con la calibración de campo, la línea debe estar llena (sin aire) para una precisión adecuada, no permita que el líquido se congele dentro del medidor.
Especificaciones de flujo
· Precisión (% de lectura) Calibrado de fábrica con computadora: ± 3.0%
· Clasificación de presión: 225 PSI @ 73 ° F, 49 PSI @ 140 ° F
· Temperatura de funcionamiento con computadora local: 32 ° F a 140 ° F (0 ° C a 60 ° C)
· Temperatura de funcionamiento sin computadora local o con computadora remota: 32 ° F a 140 ° F (0 ° C a 60 ° C) [Opt'l]
· Tamaño de filtro recomendado: ~ 35 Mesh (500 Micrones)
Materiales húmedos
· Material de la carcasa: PVC
· Rotor: PVDF
· Rodamientos: Cerámica
· Eje: carburo de tungsteno
· Generador de señal: no mojado
· Anillos de retención: 316SS
· Sellos: n / a
Información general
· Tipo de cuerpo: Sch 80
· Diseño: medidor de agua (hasta 225 PSI)
· Informes de calibración estándar incluidos: No
· Calibraciones informáticas locales: fábrica y campo
· Calibrado en fábrica para: agua como fluidos
· Período de garantía: 1 año
Pantalla del medidor y señal de salida
· Tipo de pantalla: LCD digital
· Pantalla local / remota: local
· Función de visualización: velocidad + 2 totales (1 reiniciable, 1 acumulativo)
· Dígitos LCD: 6
· Incremento de inicio de visualización de totalización: 0.01
· Totalización de reinicios a 0 después de alcanzar: 99,999,999
· Salida remota: ninguna
Opciones
· Módulo local y señal de salida: ninguno
· Accesorios opcionales: Calibración contenida (5 galones)
· Partes relacionadas: Kit de batería 3V Lithium TM 2 "Slip-On Kit de ensamblaje de cuerpo / turbina TM 2" Kit de ensamblaje de computadora
· Misceláneos Opciones: acoplamientos
Electrónica
· Factor K típico PPG (PPL): 100 (26)
· Sensor (pastilla): magnético
· Energía de la batería: (2) batería de litio de 3V (5 años)
Requisitos de tubería
· Diámetros mínimos de tubería recta: 20 "aguas arriba / 10" aguas abajo
· Notas sobre tuberías: no se recomienda conectar a tuberías metálicas
Peso y dimensiones
· Conexión a la longitud de conexión (OAL): 5.5 "(140 mm)
· Peso de envío (aproximado): 1.1 lbs (0.5 kg)
